| प्रक्रिया की अवधि | प्रक्रिया का परिचय | मशीन | मशीन चित्र | मशीन का आकार | फर्श का क्षेत्रफल | शक्ति (किलोवाट) |
उपभोग | आवश्यक ऑपरेटर | दैनिक उत्पादन क्षमता ) |
|||
| लम्बाई (m) | चौड़ाई ((m) | बिजली की खपत ((Kwh) | उपभोग्य सामग्री | |||||||||

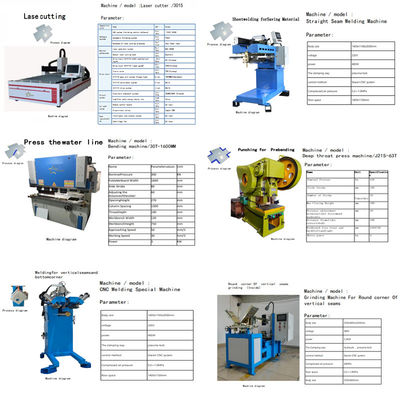

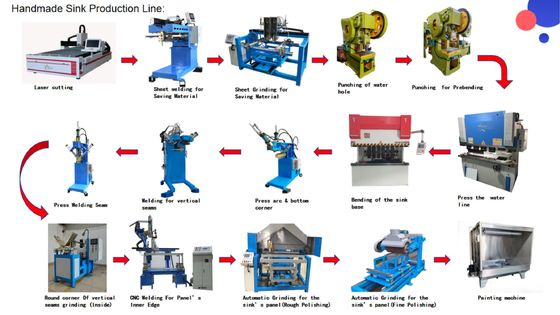

| प्रक्रिया 1 | स्टील कॉइल लेजर काटने | लेजर कटर लाइन |  |
12000x2600x1950 मिमी | 17 | 2.6 | 45 | 160 | - | 2 | ||
| प्रक्रिया 2 | सामग्री बचाने के लिए शीट वेल्डिंग | सीधी सीम वेल्डिंग मशीन | |
1400x1100x2000 मिमी | 1.4 | 1.1 | 0.4 | 2 | 1 | |||
| प्रक्रिया 3 | सामग्री बचाने के लिए शीट पीसने | शीट पीसने की मशीन | |
2250x1550x1800 मिमी | 2.3 | 1.6 | 3.2 | 15 | 1 | |||
| प्रक्रिया 4 | पानी के छेद का छिद्रण | गहरे गले प्रेस मशीन/J21S-40T | |
1500x1200x2000 मिमी | 1.5 | 1.2 | 4 | 15 | 1 | |||
| प्रक्रिया 5 | रोकथाम के लिए पंचिंग | गहरे गले की प्रेस मशीन/J21S-63T | |
1700x1400x2200 मिमी | 1.7 | 1.4 | 4 | 15 | 1 | |||
| प्रक्रिया 6 | पानी की लाइन दबाएँ | झुकने की मशीन/30T-1600MM | |
2600x1400x2000 मिमी | 2.6 | 1.4 | 3 | 18 | 1 | |||
| प्रक्रिया 7 | सिंक के आधार का झुकना | झुकने की मशीन/63T-2500MM | |
2800X1700X2350MM | 2.8 | 1.7 | 5.5 | 18 | 1 | |||
| प्रक्रिया 8 | प्रेस आर्क और निचले कोने | दो-इन-वन एकीकृत रोलिंग सीम और कॉर्नर प्रेसिंग मशीन | |
1300x750x2000 मिमी | 1.3 | 0.75 | 2.3 | 10 | 1 | |||
| प्रक्रिया 9 | ऊर्ध्वाधर सीम और निचले कोने के लिए वेल्डिंग | सीएनसी वेल्डिंग विशेष मशीन | |
1400x1100x2000 मिमी | 1.4 | 1.1 | 0.4 | 2 | 1 | |||
| प्रक्रिया 10 | लंबवत सीमों का पीसने का गोल कोना (अंदर) | ऊर्ध्वाधर सीमों के गोल कोने के लिए पीसने की मशीन | |
2550x850x2200 मिमी | 2.6 | 0.85 | 2.3 | 10 | 1 | |||
| प्रक्रिया 11 | पैनल के गायब कोनों की मरम्मत | सीएनसी वेल्डिंग स्पेशल मशीन (पैनल की मरम्मत के लिए) | |
1100x850x1450 मिमी | 1.1 | 0.85 | 0.4 | 2 | 1 | |||
| प्रक्रिया 12 | पैनल के आंतरिक किनारे के लिए सीएनसी वेल्डिंग | बहु-अक्ष सीएनसी वेल्डिंग विशेष मशीन (पैनल के आंतरिक किनारे के लिए) |
|
1700x1400x1600 मिमी | 1.7 | 1.4 | 1.3 | 7 | 1 | |||
| प्रक्रिया 13 | सिंक के पैनल के लिए पीसने | पीसने की मशीन (अब्रेसिव बेल्ट प्रकार) | |
2500x1400x1700 मिमी | 2.5 | 1.4 | 3 | 12 | 1 | |||
| प्रक्रिया 14 | सिंक के पैनल के लिए पीसने ((दर्पण सतह) | पीसने की मशीन | |
3000x1400x1700 मिमी | 3 | 1.4 | 3 | 12 | 1 | |||
| प्रक्रिया 15 | सिंक के लिए पेंटिंग | मैनुअल पेंटिंग उपकरण | |
2200X1800X1600 मिमी | 2.2 | 1.8 | 4.5 | 18 | 2 | |||
| प्रक्रिया 16 | पेंटिंग के बाद सूखना | सूखने वाला ओवन | |
13000X1000X1600 मिमी | 13 | 1 | 30 | 200 | 2 | |||
| कुल फर्श का क्षेत्रफल ((अंतर दूरी और परिवहन मार्ग सहित):> 65m ((लंबाई) x 10m ((चौड़ाई) | कुल बिजली की खपतःलगभग500Kwh/दिन | श्रमिकों की आवश्यकता है: बैकमैन सहित 22 लोग | दैनिक उत्पादनः500 सिंक | |||||||||
