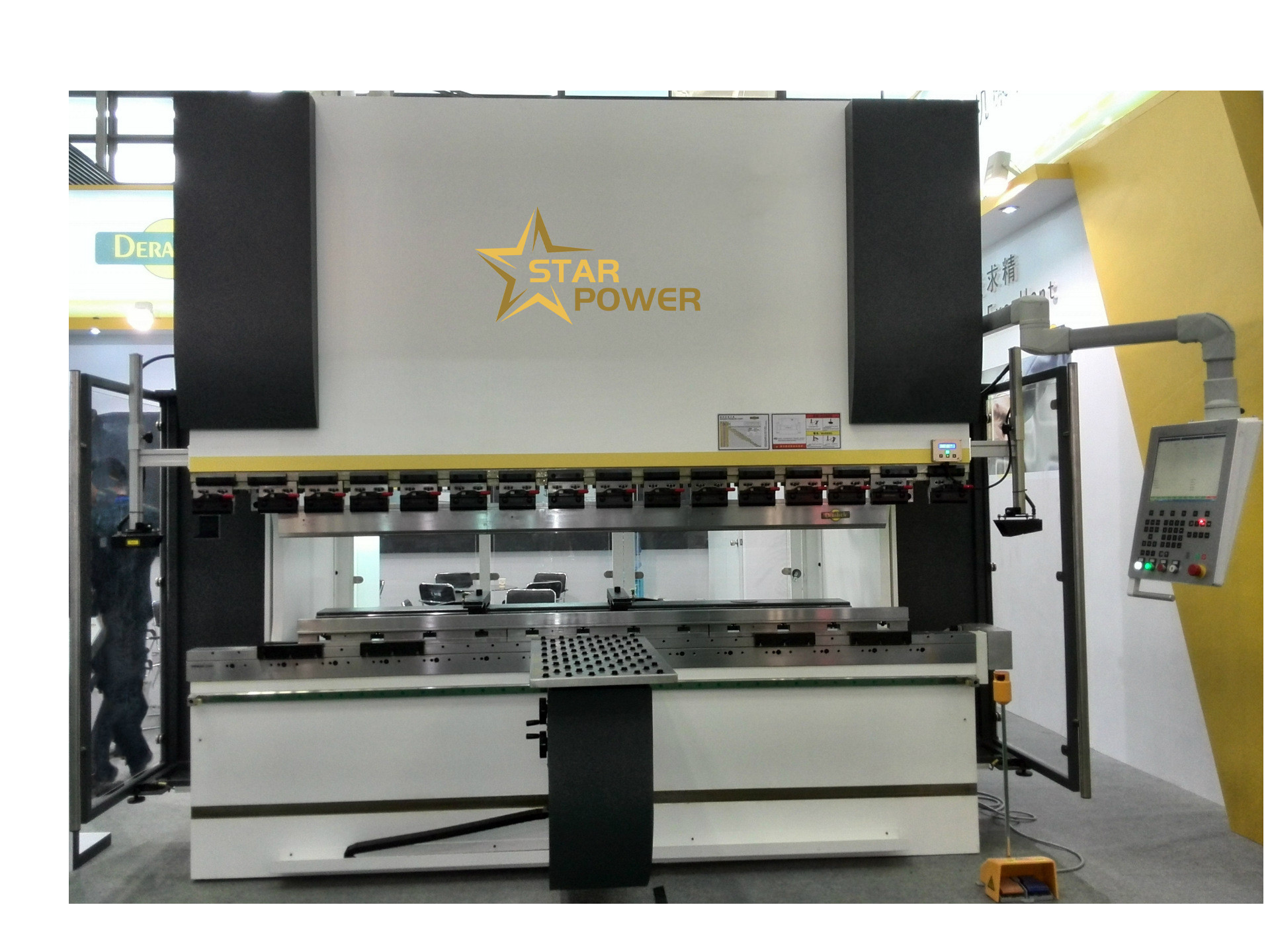

63 टन2.5 मीटर सीएनसी झुकने की मशीन रसोई सिंक बनाने की मशीनें

63 टन2.5 मीटर सीएनसी झुकने की मशीन रसोई सिंक बनाने की मशीनें

FBT-63T / 2500 घुमावदार शाफ्ट सिंक्रोनस सीएनसी झुकने

तकनीकी दस्तावेज

1. तकनीकी पैरामीटर:

2. कार्य परिचय

1,10.2 इंच का एचडी टच स्क्रीन: कम बिजली की खपत, उच्च प्रदर्शन, सहज और सरल।

2, बुद्धिमान ऑपरेटिंग सिस्टमः पूर्ण कार्य, मानवीकृत, सहज ज्ञान युक्त, सरल और सीखने में आसान, अधिकतम

ऑपरेटर के प्रशिक्षण चक्र को छोटा करना।

3- व्यक्तिगत उत्पादों का मैन्युअल त्वरित पोजिशनिंग

4कोण प्रोग्रामिंग समारोह.

5प्रत्यक्ष प्रोग्रामिंग फ़ंक्शन

6स्लाइडर की स्थिति को नियंत्रित करना और उच्च परिशुद्धता के साथ स्लाइडर की स्थिति को मापना।

7शीट धातु के विस्तार मूल्य की स्वचालित गणना।

8, पीछे की खींचएडीझुकने का कार्य।

9, सरल पैरामीटर संशोधन समारोह, और दो सुधार मोड चयन कर रहे हैं।

10उत्पाद भंडारण कार्यः 100 उत्पाद कार्यक्रम (प्रत्येक उत्पाद कार्यक्रम में 20 प्रक्रियाएं हैं) और आवश्यकताओं के अनुसार विस्तारित।

11समायोज्य स्लाइडर वापसी ऊंचाईः उत्पादन दक्षता में सुधार के लिए प्रत्येक झुकने की प्रक्रिया में स्लाइडर की खोलने की ऊंचाई को स्वतंत्र रूप से प्रोग्राम किया जा सकता है।

12नियंत्रण प्रणाली: टीपी 10 एस

• तकनीकी विशेषताएं

• हाइड्रोलिक वाल्वः हैमेन Xinli-XINLI

2तेल सिलेंडरः सील जापान NOK, रोलिंग तकनीक का उपयोग करके, सबसे पतली सतह कोटिंग भी 0.12 मिमी तक पहुंच सकती है, उच्च पहनने के प्रतिरोध के साथ।

3फ्रेम का प्रत्येक घटक स्टील प्लेट वेल्डेड संरचना को अपनाता है, टेम्परिंग उपचार और कंपन उम्र बढ़ने के उपचार के बाद, वेल्डिंग तनाव और प्रसंस्करण तनाव के कारण विकृति को समाप्त करता है,और मशीन उपकरण की सटीकता और स्थायित्व सुनिश्चित.

4. फ्यूज़लेज आसान परिवहन के लिए एक अभिन्न वेल्डेड संरचना को अपनाता है। बड़े फर्श बोरिंग मशीन का पूरा प्रसंस्करण मशीन उपकरण की सटीकता सुनिश्चित कर सकता है।

5यंत्र उपकरण की विश्वसनीयता सुनिश्चित करने के लिए ANSYS परिमित तत्व विश्लेषण सॉफ्टवेयर द्वारा धड़, स्लाइडर और अन्य महत्वपूर्ण घटकों का विश्लेषण किया जाता है।

6दोनों छोरों पर सिलेंडरों को दोनों स्तंभों पर रखा जाता है ताकि स्लाइड को सीधे चलाया जा सके; इसलिए मशीन सरल और कठोर है।

स्लाइडर टॉर्शन शाफ्ट बल द्वारा सिंक्रनाइज़ किया जाता है, और कुछ आंशिक भार का सामना कर सकता है; स्लाइडर फ्रेम संरचना, मजबूत कठोरता को अपनाता है,

उच्च शक्ति और छोटे विरूपण।

7. ऊपरी मोल्ड ऊपरी मोल्ड झुका लोहे सटीकता मुआवजा तंत्र से लैस है, जो वर्कपीस को उच्च झुकने की सटीकता प्राप्त कर सकता है

8. रियर गियर और स्लाइडर यात्रा मान प्रदर्शन स्क्रीन पर प्रदर्शित कर रहे हैं

9यह हाइड्रोलिक प्रणाली स्लाइड की तेजी से गिरावट, धीमी गिरावट, अग्रिम गति झुकने, तेजी से वापसी और ऊपर और नीचे की प्रक्रिया में स्लाइड के आपातकालीन बंद को महसूस कर सकती है।

10विद्युत नियंत्रण केंद्रीकृत और विश्वसनीय है, विशेष रूप से निम्नानुसारः

पावर सुविधाएं धड़ में स्थित हैं, जिन्हें नियंत्रण कक्ष के टच स्क्रीन के माध्यम से नियंत्रित और महसूस किया जाता है।

एक पैर स्विच से लैस, जो अपने प्रत्यक्ष झुकने की क्रिया के माध्यम से संचालित किया जा सकता है, सुविधाजनक और त्वरित।

मोटर के अधिभार और शॉर्ट सर्किट को वायु स्विच द्वारा संरक्षित किया जाता है।

11. डाई सामग्रीः 42 CrMo

4. विन्यास

5वितरण का विवरण:

1हाइड्रोलिकशीट धातुसीएनसी झुकने की मशीन, मॉडलः FBT-63T / 2500mm एक सेट

2. यादृच्छिक संलग्नक:

3. यादृच्छिक उपकरणः

5. मशीन उपकरण के उपयोग के लिए उपयोगकर्ताओं द्वारा प्रदान की जाने वाली शर्तें

1बिजली की आपूर्तिः 380V ± 10%, 50 हर्ट्ज.

2परिवेश का तापमानः 5~38°C (कार्य तापमान)

3परिवेश आर्द्रताः सापेक्ष आर्द्रता 20 ~ 80% आरएच है।

4- मजबूत कंपन स्रोत और विद्युत चुम्बकीय हस्तक्षेप स्रोत से दूर रहें।

5कोई हानिकारक और संक्षारक गैस, कोई धूल नहीं।

6- डिलीवरी का समय 15-20 दिन है।
