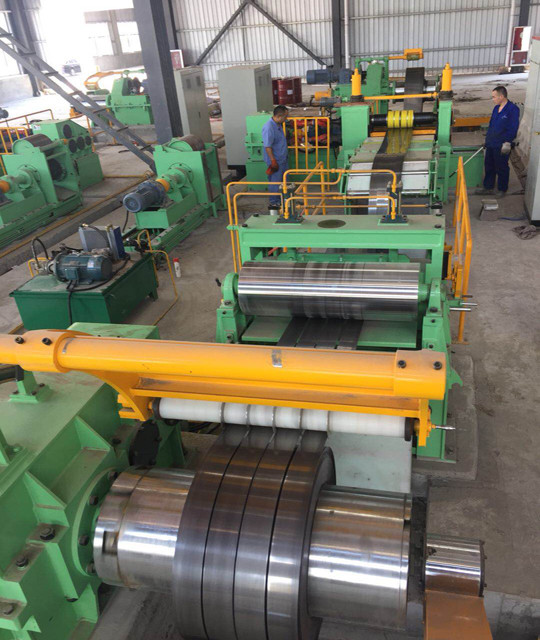

0.2 ~ 2.0×1400 स्टील कॉइल सटीक काटने की मशीन
इस मशीन का उपयोग घुमावदार धातु पट्टी को खोलने के लिए किया जाता है, इसे अनुदैर्ध्य दिशा के साथ आवश्यक चौड़ाई में काटकर, और फिर इसे फिर से घुमाया जाता है। उपकरण संचालित करने के लिए सरल है, अच्छी सटीकता,स्थिर प्रदर्शन!
आप अपनी जरूरतों के बारे में अपने विचार मुझे भेज सकते हैंcid100@126.com
उपकरण क्षमताः
1. काटने की सामग्रीः एल्यूमीनियम प्लेट, जस्ती ठंडा लुढ़का हुआ प्लेट
2. स्लिटिंग कॉइल मोटाईः 0.2mm ~ 2.0mm एल्यूमीनियम प्लेट, 0.2mm ~ 1.5mm जस्ती ठंड लुढ़का हुआ प्लेट
3. कटाई कॉइल चौड़ाईः 1350 मिमी.
4. कॉइल आंतरिक व्यास (खाद्य): Φ460mm ~ Φ520mm (हाइड्रोलिक uncoiler)
(डिस्चार्ज) : Φ480mm ~ Φ508mm (हाइड्रोलिक कोइलर)
5. कॉइल बाहरी व्यास (अधिकतम): Φ1800 मिमी.
6कॉइल वजनः अधिकतम फ़ीड कॉइल वजन 8 टन है, अधिकतम डिस्चार्ज वजन 8 टन है।
7चौड़ाई सहिष्णुताः ≤±0.05 मिमी
8सीधापनः ≤1 मिमी/2000 मिमी
9. काटने की गतिः 0 ~ 60M/min.
10पट्टियों की संख्याः चार-पांच टुकड़ों में विभाजित एक बार में बोर्ड की मोटाई 2.0 मिमी
11अन्य उपकरण पैरामीटर
(1) बिजली का स्रोतः 380V/50HZ तीन-चरण पांच तार
(2) स्थापित क्षमताः लगभग 109 किलोवाट
(3) उपकरण का कुल वजनः लगभग 22 ~ 26 टन
(4) उपकरण का आकार (लंबाई × चौड़ाई × ऊंचाई): 16 मीटर × 8 मीटर × 3 मीटर
(5) ड्राइव मोटरः
लोडिंग ट्रॉलीः साधारण मोटर AC1.1KW
अनकोइलर: साधारण मोटर: AC7.5KW
काटने की मशीनः साधारण मोटर AC37KW
घुमावदार मशीनः आम मोटर AC55KW
डिस्चार्ज ट्रॉलीः साधारण मोटर AC1.1KW
हाइड्रोलिक स्टेशनः सामान्य मोटर AC7.5KW
(6) इकाई की दिशाः ऑपरेटिंग स्टेशन की ओर (बाएं) से (दाएं) (सकारात्मक दिशा मशीन)
(7) उत्पादन और परिचालन कर्मियोंः 2 तकनीकी कर्मचारी 1 सामान्य कर्मचारी
(8) उपकरण का रंग और उपकरण नाम की जानकारीः ग्राहक को निर्धारित किया जाना है
2उपकरण की संरचनाः
1एक भोजन कार
2. 1 सेट हाइड्रोलिक अनकोइलर
3. लूपिंग ब्रिज का समूह 1
4एक साइड गाइड और स्ट्रिप मशीन
5. स्क्रैप कॉइलर 1 सेट
6लूपिंग ब्रिज समूह 1
7. डबल स्पेसर शाफ्ट, हाइड्रोलिक तनाव स्टेशन का 1 सेट
8. 1 सेट हाइड्रोलिक कोइलर
9. एक डिस्चार्जिंग ट्रॉली
10. 1 हाइड्रोलिक प्रणाली
11विद्युत नियंत्रण प्रणाली 1 सेट
12. 1 सेट सामान
