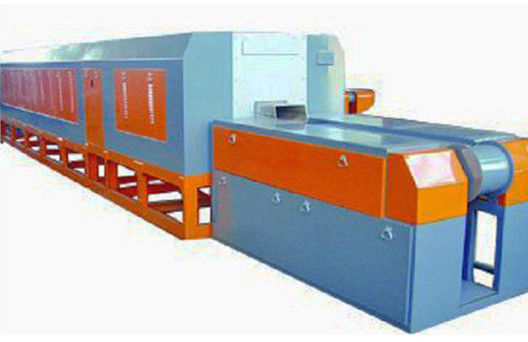

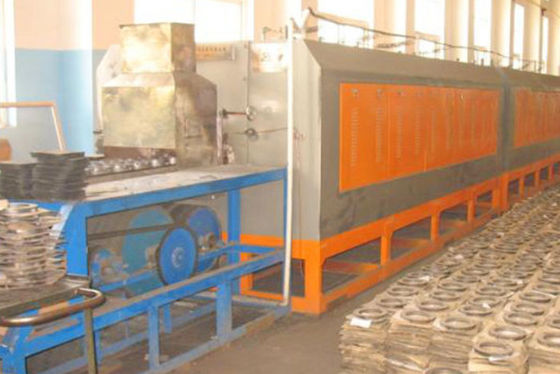

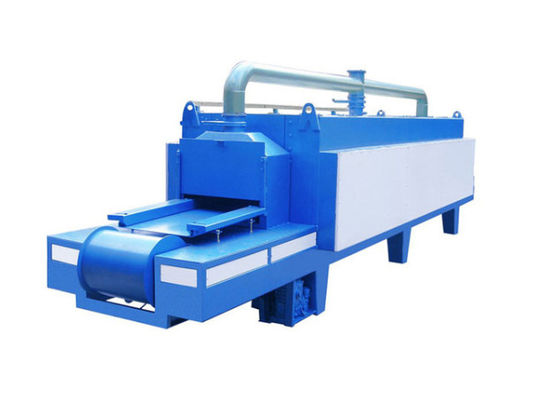

जाल बेल्ट हीट ट्रीटमेंट फर्नेस
लोडिंग मशीन, प्री-वाशिंग मशीन, कार्बोराइजिंग शमन भट्ठी, पोस्ट-क्लीनिंग मशीन, टेम्परिंग भट्ठी आदि से लैस उत्पादन लाइन।
भट्ठी की विशेषता:
1उत्पादन लाइन एक निरंतर संचालन भट्ठी है, जो स्व-परिवहन सामग्री की प्रक्रियाओं को पूरा कर सकती है,
कार्बोराइजिंग,तेल बुझाने,टेंपरिंग.मानक भागों के उद्योग ((स्प्रिंग, स्क्रू,); ऑटोमोबाइल, मोटरसाइकिल, सेल उद्योग; हार्डवेयर भागों के उद्योग ((क्लिप, नाखून, जूता लोहे के कोर,छोटे पाइप फिटिंग, नाखून कतरनी, श्रृंखला, लॉक हुक, आदि); उद्योग की पतली परत कार्बोराइजिंग ((<0.3 मिमी), कार्बोनाइट्राइडिंग, टेम्परिंग और अन्य उज्ज्वल उपचार शमन गर्मी उपचार।
2"इस उपकरण का उचित डिजाइन और कॉम्पैक्ट संरचना है जो गर्मी उपचार उद्योग के लिए एक आदर्श उपकरण है
3पूर्ण और विश्वसनीय विद्युत स्वचालित नियंत्रण, सुरक्षा इंटरलॉक और अलार्म कार्यों से सुसज्जित।
4उच्च स्तर की स्वचालन, कोई पर्यावरण प्रदूषण, चिकनी सतह उपचार के बाद, समान कठोरता और कोई
ऑक्सीकरण।
उपकरण की संरचना
मेष बेल्ट कार्बोराइजिंग और बुझाने की भट्ठी 2- बुझाने का तेल टैंक 3- पीछे की सफाई मशीन 4- मेष बेल्ट टेम्परिंग भट्ठी 5- नियंत्रण विद्युत कैबिनेट आदि
तकनीकी मापदंडः
मॉडल नामित शक्ति lkwi (V) नामित वोल्टेज नामित तापमान नामित तापमान (C) नामित कार्य करने का आकार इम्प्रूविंग क्षमता (KG/H) उत्पादन क्षमता कार्बोनाइजेशन 10.1-0.3 मिमी कार्बोनाइजेशन
RCW-45-9 45 380 950 2100*220*60 40-60 20-30
आरसीडब्ल्यू-60-9 60 380 950 2400*300*60 60-100 30-50
आरसीडब्ल्यू-70-9 70 380 950 3200*300*80 80-120 40-60
आरसीडब्ल्यू-100-9 100 380 950 3600*400*80 120-180 60-90
RCW-120-9 120 380 950 4400*400*80 180-220 90-110
आरसीडब्ल्यू-150-9 150 380 950 4800*400*90 220-250 110-130
आरसीडब्ल्यू-180-9 180 380 950 4800*500*90 250-300 130-150
भट्ठी के शरीर के भाग की आवंटन सूची
| क्रमांक |
पैकेज संख्या/आइटम संख्या वर्णन |
विनिर्देश और मॉडल | मात्रा | निर्माता का नाम |
| 1 | भट्ठी का शरीर | 1 | ||
| 2 | ट्रॉली | 1 | ||
| 3 | एल्युमिनियम सिलिकेट फाइबर कपास | एसटीडी | 1 | शंक्सी बाओजीई अग्नि प्रतिरोधी थर्मल इन्सुलेशन सामग्री |
| 4 | ताप तत्व | 0Cr25Al5 प्रतिरोध बैंड, आंतरिक सिरेमिक स्ट्रिंग आस्तीन तय | 1 | शंघाई वृक्ष हरा |
| 5 | भट्ठी के पंखे | 3.0KW | 4 | |
| 6 | बल चक्रवर्ती मोटर वाला ट्रक | 5.5KW | 1 | |
| 7 | ओवन के दरवाजे की शक्ति के साथ लाइन मोटर चला गया | 3 किलोवाट | 1 | |
| 8 | विद्युत कैबिनेट नियंत्रण बॉक्स | 1 | ||
| 9 | तालाब | 1 |
विनिर्देशः
| विवरण | |
| निरंतर गैस से आश्रित एल्यूमीनियम ब्रेज़िंग फर्नेस उपकरण | |
| स्वचालित स्थिर तापमान नियंत्रण | |
| लाभः सुरक्षित संचालन। | |
| ऑपरेटर: एक व्यक्ति। | |
| नामित शक्ति ((KW) | 300 |
| नामित वोल्टेज ((V) | 380x3 |
| कार्य तापमान°C) | 800 |
| प्रभावी शीतलन लंबाई (एमएम) | 16000 |
| गर्म करने का समय≤6 | |
| खाली भट्ठी में हानि शक्ति (किलोवाट) | 25 |
| आउटपुट (किग्रा/घंटा) | 80 |
| विघटन शक्ति (KW) | 15 |
| अपघटन क्षमता (m 3/h) | 10 |
| हीटिंग का आकार (L*W*H) मिमी | 5750x800x350 |
| क्रमांक | ण | नाम | मात्रा | उत्पादन का स्थान |
| 1 | एससीआर-160 | ट्यूनिंग मॉड्यूल | ब्लॉक 4 | |
| 2 | WRNK-130 Φ5mm | थर्मोकपल | चार | झाओचिंग, गुआंग्डोंग |
| 3 | AI518E3JO | बुद्धिमान डिजिटल डिस्प्ले पावर कंट्रोल तापमान नियंत्रण तालिका | एक | ज़ियामेन यूडियन |
