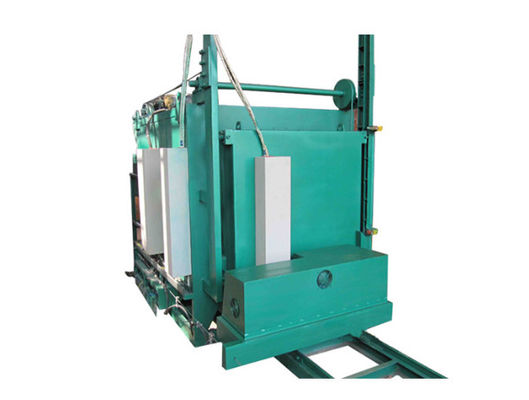

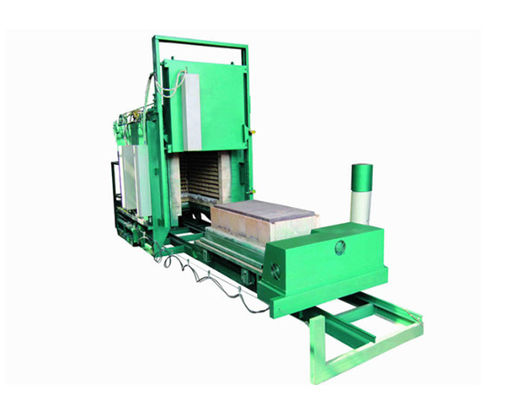

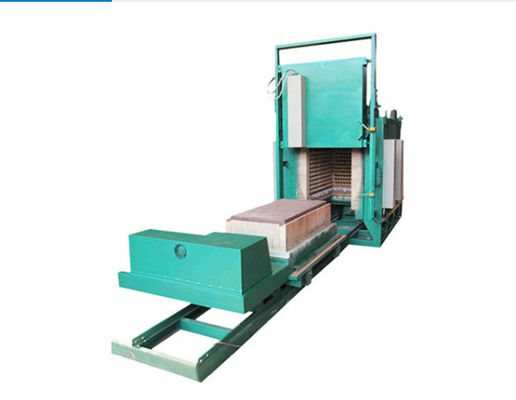

ट्रॉली प्रकार के एनीलिंग भट्टियों की इस श्रृंखला का उपयोग मुख्य रूप से धातु मिश्रित सामग्रियों को गर्म करने और अलग करने, एनीलिंग, और मोल्ड स्टील के टेम्परिंग और सुखाने के लिए किया जाता है।
उपकरण के मुख्य तकनीकी मापदंड और आवश्यकताएं
हीटिंग की नाममात्र शक्तिः 360kw
नामित वोल्टेजः 380V
● चरणों की संख्या: तीन चरण
हीटिंग सेक्शनों की संख्याः 4 स्वतंत्र हीटिंग सेक्शनों का प्रयोग किया जाता है
हीटिंग एलिमेंट कनेक्शन विधिः दोहरे Y कनेक्शन विधि को अपनाता है
नामित तापमानः 650 °C
● कार्य तापमानः 600 °C
अधिकतम भट्ठी क्षमताः 20 टन
● भट्ठी का तापमान एक समान होना: प्रभावी ताप क्षेत्र के भीतर भट्ठी का तापमान एक समान होना ± 7.5 °C है
तापमान नियंत्रण सटीकताः ± 2 °C
नियंत्रण विधिः पीआईडी विनियमन (चरण-परिवर्तन)
भट्ठी के शरीर का आकारः 4640 (लंबाई) x 1500 (चौड़ाई) x 1500 (ऊंचाई) मिमी;
● ट्रॉली के कार्य आयाम: 4500 (लंबाई) x 1500 (चौड़ाई) x 1500 (ऊंचाई) मिमी;
● पूल का आकार: 5500 (लंबाई) x 2000 (चौड़ाई) x 2000 (ऊंचाई) मिमी;
● पंखे की शक्ति: 3.0 किलोवाट की 4 इकाइयां
5 किलोवाट के ट्रॉली ट्रांसमिशन तंत्र का 1 सेट; 1.5 यूनिट
● भट्ठी के दरवाजे को उठाने वाली मोटर की शक्तिः ब्रेक स्व-लॉकिंग मोटर के साथ 3KW
खाली भट्ठी में गर्म करने का समयः खाली भट्ठी में 100 मिनट के लिए 500 °C तक गर्म करना; (लोडिंग के लिए गर्म करने का समय लगभग 6 घंटे है)
● इलेक्ट्रिक कैबिनेट नियंत्रणः यह टच स्क्रीन नियंत्रण को अपनाता है और एक कंप्यूटर से जुड़े RS485 संचार केबल के साथ डिज़ाइन किया गया है। कंप्यूटर प्रक्रिया तापमान और प्रक्रिया वक्र देख सकता है।
उपकरण की उपस्थिति का रंगः (पक्ष ए द्वारा प्रदान किया गया, संलग्न)
ट्रैक की लंबाई 24 मीटर है।

भट्ठी के शरीर के भाग की आवंटन सूची

विनिर्देशः

• मुख्य सामानों की सूची (पहनने वाले भाग)
